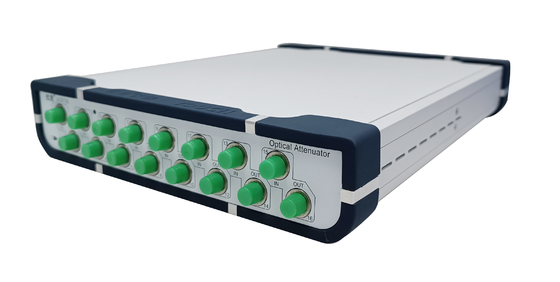

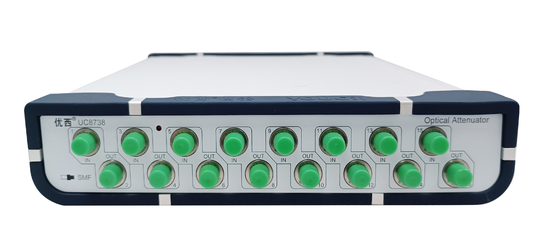

4Ch 8CH Μεταβλητός Οπτικός Εξασθενητής Εξασθένηση Οπτικής Επικοινωνίας
Θα πρέπει να χρησιμοποιηθεί
Δοκιμή ενεργού οπτικής μονάδας/οπτικής συσκευής:
Στη μέτρηση σφάλματος πολλαπλών καναλιών της οπτικής πομποδέκτη, πραγματοποιείται παράλληλη μέτρηση δεδομένων. Το πνεύμα στη μονάδα λήψης φωτός
Στη μέτρηση ευαισθησίας, η είσοδος οπτικής ισχύος είναι γρήγορη και ακριβής παράλληλα. 200ms χρόνος σταθερότητας ελέγχου οπτικής ισχύος,
Βελτιώστε σημαντικά την απόδοση της δοκιμής.
Δοκιμή ενσωμάτωσης δικτύου οπτικής επικοινωνίας:
Δοκιμή απόδοσης μετάδοσης δικτύου και λειτουργιών διαχείρισης δικτύου στην ενσωμάτωση δικτύου οπτικής επικοινωνίας
Χαρακτηριστικά προϊόντος:
Η οπτική εξασθένηση και η έξοδος οπτικής ισχύος μπορούν να ρυθμιστούν γρήγορα και με ακρίβεια και ο χρόνος σταθεροποίησης του ελέγχου οπτικής ισχύος είναι μικρότερος από 100 ms.
Ο εξασθενητής πολλαπλών καναλιών ρυθμίζεται ταυτόχρονα, πολλαπλές θύρες μετρώνται ταυτόχρονα, εξοικονομώντας πολύ χρόνο μέτρησης;
Το ενσωματωμένο οπτικό μετρητή ισχύος υψηλής ακρίβειας εξασφαλίζει τη σταθερότητα και την ακρίβεια της παρακολούθησης ισχύος;
Απλή λειτουργία, διαισθητική γραφική διεπαφή χρήστη, προεπισκόπηση δεδομένων πολλαπλών καναλιών ταυτόχρονα, κατάσταση δοκιμής με μια ματιά;
Μικρό μέγεθος, συμπαγής δομή. Πολλαπλές συσκευές μπορούν να προσαρμοστούν για χρήση σε καταρράκτη για την επέκταση του αριθμού των καναλιών.
Προδιαγραφή
| Μοντέλο # |
U8738 |
| Εύρος εξασθενητή |
0~40 dB |
| Μήκος κύματος βαθμονόμησης |
1270 / 1286 / 1290 / 1295 / 1300 / 1305 /
1310 / 1330 / 1510 / 1530 / 1550 / 1570 nm
|
| Απώλεια εισαγωγής |
≤1.5 dB |
| Τύπος ίνας |
9/125 um single mode |
| Τύπος συνδέσμου |
FC/UPC Connector |
| Ακρίβεια εξασθένησης |
≤ ± 0.1 dB (0 ~ 25 dB)
≤ ± 0.02 dB (0 ~ 25 dB With Power control)
|
| Επαναληψιμότητα |
≤ ±0.02 dB |
| Χρόνος μέσου όρου του monitor PM |
1~1000ms |
| Χρόνος εγκατάστασης |
100ms |
| Ταχύτητα μετάβασης εξασθένησης |
0.1 ~ 50 dB/s |
| Απώλεια επιστροφής |
> 45 dB |
| Μέγιστη ασφαλής ισχύς εισόδου |
+20dBm |
| Διεπαφή επικοινωνίας |
RS232, USB,RJ45 Control by PC |
| Περίοδος επαναβαθμονόμησης |
2 χρόνια |
| Θερμοκρασία λειτουργίας |
0～ +40℃ |
| Θερμοκρασία αποθήκευσης |
-30～+80℃ |
| Ισχύς |
100~240 V |
| Διαστάσεις |
235mm W, 55 mm H, 320 mm D |
| Βάρος |
3.0 kg |
Απαιτήσεις τροφοδοσίας AC
Το όργανο συμμορφώνεται με τους κανονισμούς υπέρτασης κατηγορίας II. Η τάση λειτουργίας είναι 100 ~240V AC τάση, εύρος συχνότητας 48-66Hz, τάση λειτουργίας 115V Όταν, το μέγιστο ρεύμα κατανάλωσης είναι 230mA; Τάση λειτουργίας 230V, το πιο
Το μέγιστο ρεύμα κατανάλωσης είναι 120mA.
Το καλώδιο τροφοδοσίας
Σύμφωνα με τα διεθνή πρότυπα ασφαλείας, το όργανο είναι εξοπλισμένο με ένα καλώδιο τροφοδοσίας 3 πυρήνων που πληροί τα εθνικά πρότυπα. Συνδέστε μόνο το καλώδιο τροφοδοσίας Συνδέστε το σε μια πρίζα με προστασία γείωσης.
Ένδειξη ισχύος
Η ένδειξη ισχύος ανάβει όταν το όργανο είναι ενεργοποιημένο.
Περιγραφή διεπαφής επικοινωνίας

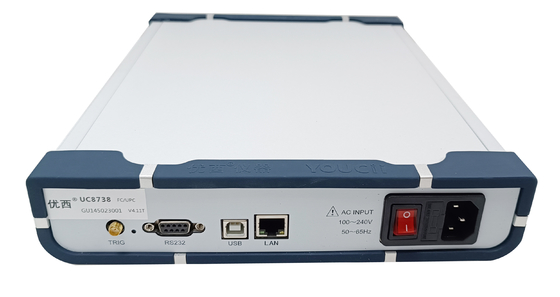

Υπάρχουν δύο θύρες επικοινωνίας στον πίσω πίνακα του οργάνου, δηλαδή η διεπαφή USB και η διεπαφή RS232.
Φως ένδειξης ισχύος
Η ένδειξη ισχύος ανάβει όταν το όργανο είναι ενεργοποιημένο.
Καλώδιο επικοινωνίας USB
Το μήκος ενός καλωδίου USB δεν μπορεί να υπερβαίνει τα 5 μέτρα. Διαφορετικά, μπορεί να χρησιμοποιηθεί μόνο ένα τρίτο μέρος
"Επέκταση περιφερειακών USB", γενικά το μέγιστο μήκος επέκτασης μπορεί να φτάσει τα 50 μέτρα.
Σειριακή θύρα RS232
Οι παράμετροι της σειριακής θύρας του οργάνου έχουν οριστεί σε σταθερές τιμές. Οι παράμετροι της σειριακής θύρας του υπολογιστή πρέπει να ρυθμιστούν ώστε να ταιριάζουν με το όργανο
Τιμή ρύθμισης παραμέτρων.
Σταθερές παράμετροι:
Baud rate: 115200
Αριθμός ψηφίων: 8
Έλεγχος: Κανένας
Ψηφίο διακοπής: 1
Διεπαφή RS232
Διεπαφή RS232
