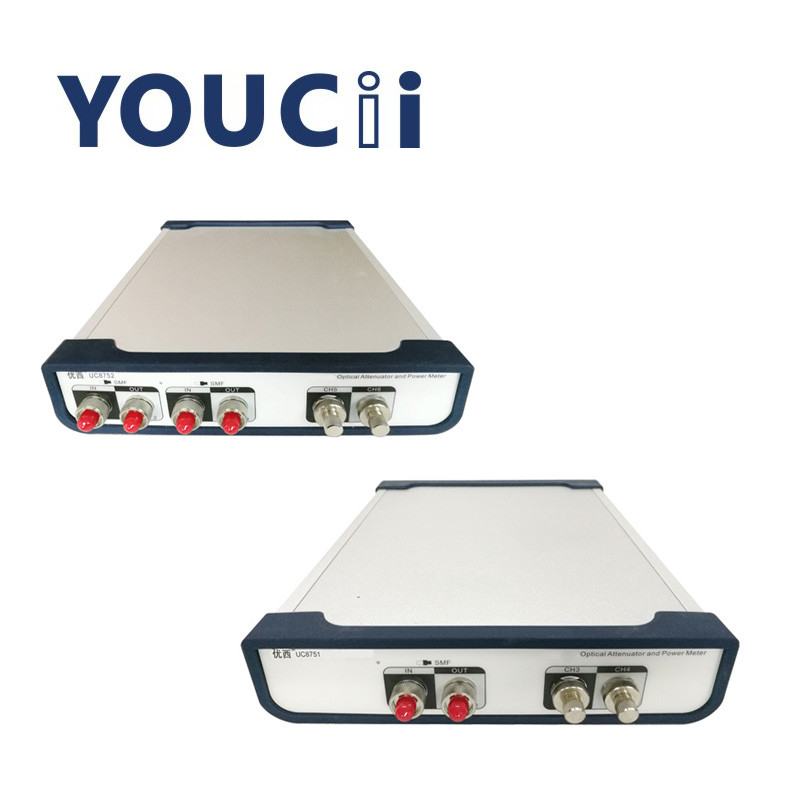

1/2 οπτική σειρά 0~45dB μείωσης μετρητών δύναμης εξασθενητών καναλιών
Εφαρμογές
Οπτική δοκιμή πομποδεκτών
Στην πολυδιαυλική μέτρηση λάθους της οπτικής ενότητας πομποδεκτών, η παράλληλη μέτρηση στοιχείων πραγματοποιείται
Στη μέτρηση ευαισθησίας της οπτικής λαμβάνουσας ενότητας, μια παράλληλη, γρήγορη και ακριβής οπτική εισαγωγή δύναμης παρέχεται
Ο οπτικός χρόνος 100 σταθερότητας ελέγχου δύναμης κα, βελτιώνει πολύ την αποδοτικότητα δοκιμής.
Ενσωματωμένη δοκιμή του οπτικού δικτύου
Όταν ενσωματώνοντας και ο εξοπλισμός δικτύων δοκιμής για να εξετάσει την απόδοση και τη διαχείριση δικτύου μετάδοσης δικτύων.
Χαρακτηριστικά γνωρίσματα
Γρήγορα, ακριβείς τοποθετήσεις της μείωσης και της οπτικής δύναμης, καθορισμένος χρόνος: κα 100
Χτισμένος σε μεγάλης ακρίβειας OPM εξασφαλίζει τη σταθερότητα και την ακρίβεια.
Απλό και διαισθητικό γραφικό ενδιάμεσο με τον χρήστη, πολυδιαυλική πρόβλεψη στοιχείων, θέση δοκιμής με μια ματιά.
Προδιαγραφή
| Πρότυπο # |
UC8751/UC8752 |
| Τρόπος λειτουργίας |
Θέτοντας τρόπος μείωσης |
Τρόπος ρύθμισης δύναμης |
| Σειρά |
0~45 DB |
+5 ~ -70dBm |
| Ψήφισμα |
0,01 DB |
0,001 DB |
| Επανάληψη |
±0.02 DB (0 ~ 20 DB)
±0.05 DB (20~40 DB)
|
±0.02 DB |
| Μήκος κύματος βαθμολόγησης |
1270 / 1310/1490 /1550 το /1610 NM |
| Τύπος ινών |
9/125 ενιαίος τρόπος um |
SMF και MMF |
| Τύπος συνδετήρων |
FC/UPC συνδετήρας |
FC/SC/LC επιλογή |
| Απώλεια εισαγωγής |
≤1.2 DB |
|
| Ακρίβεια (από την οπτική δύναμη που ελέγχει) |
± 0,02 DB (0 ~ 20 DB)
±0.05 DB (20~40 DB)
|
±0.02 DB |
| Υπολογισμός μέσου όρου του χρόνου του ΠΡΩΘΥΠΟΥΡΓΟΥ οργάνων ελέγχου |
2 κα ~ 1 s |
| Εγκαθιστώντας χρόνος |
100ms |
|
| Ταχύτητα μετάβασης μείωσης |
0,1 ~ 50 dB/s |
|
| Επιστροφής απώλεια |
> 45 DB |
|
| Μέγιστη ασφαλής δύναμη εισαγωγής |
+20dBm |
+5dBm |
| Περίοδος επαναδιακρίβωσης |
2 έτη |
| Θερμοκρασία λειτουργίας |
0~ +40℃ |
| Θερμοκρασία αποθήκευσης |
-30~+80℃ |
| Δύναμη |
100~240 Β |
| Διαστάσεις |
235mm W, 55mm Χ, 320 χιλ. Δ |
| Βάρος |
3,0 κλ |
Απαιτήσεις παροχής ηλεκτρικού ρεύματος εναλλασσόμενου ρεύματος
Το όργανο συμμορφώνεται με overvoltage την κατηγορία ΙΙ κανονισμοί. Η λειτουργούσα τάση είναι τάση εναλλασσόμενου ρεύματος 100 ~240V, φάσμα συχνότητας 48-66Hz, που λειτουργεί την τάση 115V όταν, το μέγιστο ρεύμα κατανάλωσης είναι 230mA Λειτουργούσα τάση 230V, πιό πολύ
Το μέγιστο ρεύμα κατανάλωσης είναι 120mA.
Το σκοινί δύναμης
Σύμφωνα με τις διεθνείς ασφάλειες προτύπου, το όργανο είναι εξοπλισμένο με ένα σκοινί δύναμης 3 πυρήνων που ανταποκρίνεται στα εθνικά πρότυπα. Μόνο συνδέστε το βούλωμα σκοινιού δύναμης με μια έξοδο δύναμης με την επίγεια προστασία.
Δείκτης δύναμης
Τα φω'τα δεικτών δύναμης επάνω όταν τροφοδοτείται επάνω το όργανο.
Περιγραφή διεπαφών επικοινωνίας
Υπάρχουν δύο λιμένες επικοινωνίας στην πίσω επιτροπή του οργάνου, δηλαδή διεπαφή USB και διεπαφή RS232.
Η διεπαφή USB
Η διεπαφή USB είναι μια τυποποιημένη B-type 4 πυρήνων διεπαφή, η οποία μπορεί να συνδεθεί με το όργανο και το PC, και το όργανο μπορεί να ελεγχθεί με τον έλεγχο του λογισμικού.
RS232 τμηματικός λιμένας
Οι παράμετροι τμηματικών λιμένων του οργάνου τίθενται μια σταθερή αξία. Οι τοποθετήσεις παραμέτρου τμηματικών λιμένων του υπολογιστή πρέπει να ταιριάξουν με τις τοποθετήσεις παραμέτρου οργάνων.
Σταθερές παράμετροι:
Baud ποσοστό: 115.200
Αριθμός ψηφίων: 8
Έλεγχος: Κανένας
Αριθμός στάσεων: 1
RS232 διεπαφή
