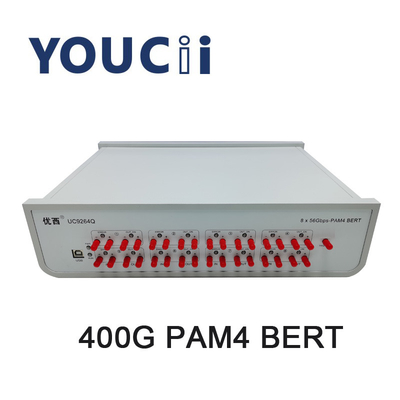

Ποσοστό 14,0625, 26,5625, 28,9 ΓΨΔ υποστήριξης της PAM ελεγκτών UC9264Q 400G PM4 BERT.
1. Τρόπος κωδικοποίησης σημάτων: NRZ και PAM4, τα οποία μπορούν αυτόματα να μεταστρέψουν ελεύθερα μεταξύ των σημάτων NRZ και PAM4.
2. η σύγχρονη παραγωγή οκτώ καναλιών, που χρησιμοποιούνται για τη δοκιμή 6.144g, τα προϊόντα 10G, 40G, 100G, 200G και 400G, δοκιμή κώδικα λάθους μπορούν να είναι ανεξάρτητα ή σύγχρονη δοκιμή οκτώ καναλιών.
3. υποστηρίξτε το συνεχή έλεγχο κώδικα λάθους ανίχνευσης και συγχρονισμού κώδικα λάθους, λειτουργία υλικού FEC υποστήριξης KP4/KR4.
4. Ποσοστό υποστήριξης NRZ: 6,144, 10,3125, 25, 25.78125, 26,5625, 28,05 Gpbs.
5. Ποσοστό υποστήριξης της PAM: 14.0625, 26.5625, 28.9 ΓΨΔ.
6. NRZ υποστηρίζει PRBS7, 9, 10, 11, 15, 23, PRBS31, καθορισμένο από το χρήστη.
Τύπος κώδικα υποστήριξης PAM4: PRBS11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, SSPRQ, JP03A, JP03B, καθορισμένο από το χρήστη.
8. η συχνότητα ρολογιών της προεπιλογής 4 τμήμα συχνότητας, υποστηρίζει ένα τέταρτο, 1/8, 1/16, 1/32, 1, 64, 1/συχνότητα από 128 σημεία.
9. Τρόπος επικοινωνίας: USB ΈΚΡΥΨΕ. Καμία κίνηση, επικοινωνία με τον εξοπλισμό μέσω του λογισμικού PC PC, καθορισμένοι μετρητής κώδικα λάθους και ποσοστό κώδικα λάθους δοκιμής.
Προδιαγραφή
| Αριθ. |
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδα |
| 1 |
Τρόπος κωδικοποίησης σημάτων |
NRZ/PAM4 |
|
| 2 |
Ποσοστό στοιχείων |
6,144 |
6,144, 10,3125, 20,25,25.78125, 26,5625, 28,05 |
28.05 |
GBP |
| 3 |
Σχέδιο |
PRBS7, PRBS9, PRBS11, PRBS13, PRBS15, PRBS16,
PRBS23, PRBS31, ΧΡΉΣΤΗΣ PRBS13Q, SSPRQ, JP03A, JP03B.
|
|
| 4 |
Χρόνοι ανόδου και πτώσης (20% σε 80%) |
|
14 |
35 |
CP |
| 5 |
Αντιστροφή σχεδίων |
Το σήμα στη πλευρά αποδοχής αντιστρέφεται αυτόματα |
|
| 6 |
Εύρος παραγωγής σημάτων (single-ended) |
200 |
800 |
1000 |
MV |
| 7 |
25G παραγωγή στοιχείων jitter (RMS) |
|
500 |
700 |
fs |
| 8 |
Διεπαφή εισαγωγής στοιχείων και παραγωγής |
Διαφορικό, σύζευξη εναλλασσόμενου ρεύματος, σύνθετη αντίσταση 50 ωμ, θηλυκό 2.92mm SMA |
|
| 9 |
Ρολόι έξω |
0,2 |
6.64 |
13.28 |
Ghz |
| 10 |
Ευαισθησία εισαγωγής σημάτων στοιχείων (single-ended) |
|
50 |
|
mVpp |
| 11 |
Διασταυρούμενο σημείο NRZ διαγραμμάτων ματιών παραγωγής στοιχείων |
49 |
50 |
52 |
% |
| 12 |
PAM4 ύψος ματιών (κάθε ύψος ματιών) |
80 |
110 |
200 |
MV |
| 13 |
Γραμμικότητα διαγραμμάτων ματιών της PAM |
0,95 |
0,98 |
1 |
|
| 14 |
Λειτουργούσα θερμοκρασία |
10 |
25 |
50 |
°C |
