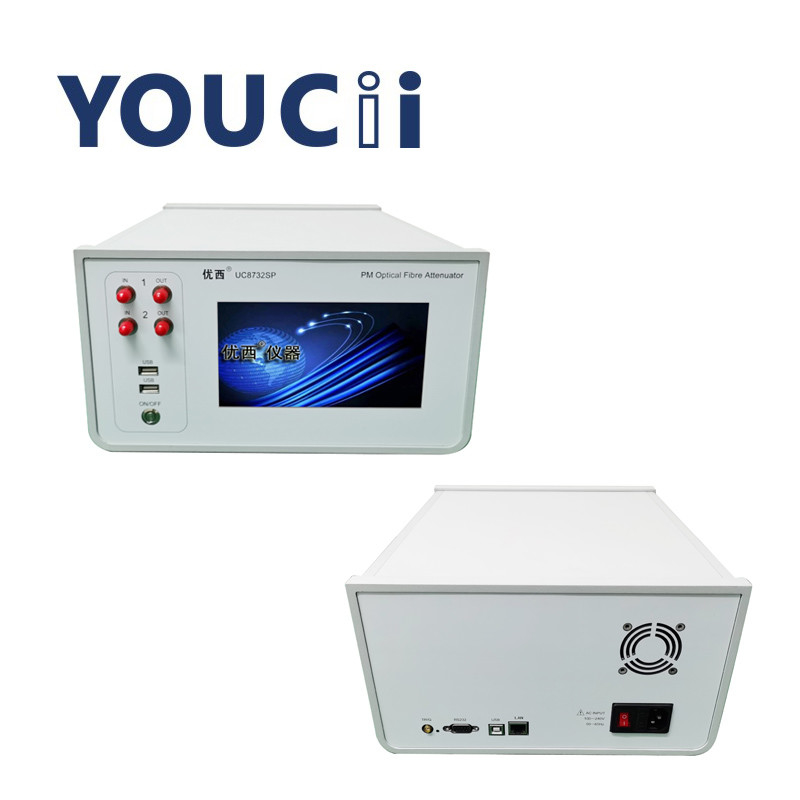

Δύο κανάλια οπτικού αραιωτή με εύρος αραιωτή 0~45 dB
Ο οπτικός εξασθενητής είναι μια πολύ σημαντική παθητική συσκευή οπτικών ινών που μπορεί να εξασθενίσει την ενέργεια του οπτικού σήματος σύμφωνα με τις απαιτήσεις του χρήστη.Χρησιμοποιείται συχνά για να απορροφά ή να αντανακλά το όριο οπτικής ισχύοςΣήμερα, οι σειριασμένοι οπτικοί αποσβεστήρες έχουν χρησιμοποιηθεί ευρέως στον τομέα της οπτικής επικοινωνίας, γεγονός που φέρνει ευκολία στους χρήστες.
Προδιαγραφές
| Μοντέλο # |
ΟC8732SP |
| Πεδίο εξασθένισης |
0 ~ 45 dB |
| Λειτουργικό μήκος κύματος |
1550 ± 5 nm |
| Απώλεια εισαγωγής |
≤1,8dB |
| Τύπος ινών |
8/125 μμ PMF |
| Τύπος συνδέσμου |
Συνδετήρας FC/APC |
| Ακριβότητα εξασθένισης |
≤ ± 0,1 dB (0 ~ 25 dB)
≤ ± 0,02 dB (0 ~ 25 dB με έλεγχο ισχύος)
|
| Επαναληψιμότητα |
≤ ±0,02 dB |
| Μέσος όρος χρόνου PM της οθόνης |
1 έως 1000 ms |
| Ώρα Καθορισμού |
100 ms |
| Ταχύτητα μετάβασης εξασθένισης |
0.1 ~ 50 dB/s |
| Επιστροφή απώλειας |
> 50 dB |
| Μέγιστη ασφαλής ισχύς εισόδου |
+20dBm |
| Μέγεθος οθόνης αφής |
7 ίντσες. |
| Διασύνδεση επικοινωνίας |
RS232, USB, RJ45 |
| Περίοδος επανακατατάταξης |
2 έτη |
| Θερμοκρασία λειτουργίας |
0· +40°C |
| Θέρμανση αποθήκευσης |
-30°+80°C |
| Δύναμη |
100~240 V |
| Μέγεθος |
280 mm Δ, 140 mm Η, 320 mm Δ |
| Βάρος |
40,0 kg |
Εφαρμογές
Δοκιμή ενεργού οπτικού μοντέλου/εξοπλισμού:
Στην μέτρηση σφάλματος πολλαπλών καναλιών της οπτικής μονάδας δέκτη, πραγματοποιείται παράλληλη μέτρηση δεδομένων.
Για τη μέτρηση της ευαισθησίας του οπτικού δέκτη, παρέχεται παράλληλη ταχεία και ακριβής ένδειξη οπτικής ισχύος.
100ms οπτικός χρόνος σταθεροποίησης ελέγχου ισχύος, βελτιώνει σημαντικά την αποτελεσματικότητα της δοκιμής.
Δοκιμή ολοκλήρωσης οπτικού δικτύου επικοινωνίας:
Κατά την ολοκλήρωση δικτύου οπτικών επικοινωνιών, δοκιμάζεται η απόδοση μετάδοσης δικτύου και η λειτουργία διαχείρισης δικτύου.
Χαρακτηριστικά
Η οπτική εξασθένιση και η οπτική ισχύς μπορεί να ρυθμιστούν γρήγορα και με ακρίβεια και ο χρόνος σταθεροποίησης του ελέγχου της οπτικής ισχύος είναι μικρότερος από 100 ms.
Ο αμβλύντης πολλαπλών καναλιών ρυθμίζεται ταυτόχρονα, μετρώνται πολλές θύρες ταυτόχρονα, εξοικονομώντας πολύ χρόνο μέτρησης.
Ο ενσωματωμένος υψηλής ακρίβειας οπτικός μετρητής ισχύος εξασφαλίζει τη σταθερότητα και την ακρίβεια της παρακολούθησης ισχύος.
Απλή λειτουργία, διαισθητική γραφική διεπαφή χρήστη, προεπισκόπηση δεδομένων πολλαπλών καναλιών ταυτόχρονα, κατάσταση δοκιμής με μια ματιά.
Βασίζεται σε πλατφόρμα συστήματος Windows, εύκολη στη χρήση και λειτουργία.
Οι απαιτήσεις τροφοδοσίας
Το UC8732SP συμμορφώνεται με τους κανονισμούς επιπέδου ΙΙ υπέρτασης. Η τάση λειτουργίας είναι 100 ~ 240V τάση εναλλασσόμενου ρεύματος, το εύρος συχνοτήτων είναι 48 ~ 66Hz, η τάση λειτουργίας είναι 115V,το μέγιστο ρεύμα κατανάλωσης είναι 230mAΌταν η τάση λειτουργίας είναι 230V, το μέγιστο ρεύμα κατανάλωσης είναι 120mA.
Πορτ USB
Η διεπαφή USB είναι μια τυποποιημένη διεπαφή τύπου B 4 πυρήνων, η οποία μπορεί να συνδεθεί με UC8732SP και PC και το όργανο μπορεί να ελέγχεται από λογισμικό παρακολούθησης.
Καλώδιο σύνδεσης USB
Το μήκος του καλωδίου USB δεν μπορεί να υπερβαίνει τα 5 m. Διαφορετικά, μπορεί να χρησιμοποιηθεί μόνο ένας εξωτερικός επεκτατής περιφερειακών συσκευών USB.
RS232 σειριακή θύρα
Οι παραμέτροι σειράς θύρας του οργάνου ορίζονται σε σταθερή τιμή.
Ορισμός πινών διεπαφής RS232
