800G PM4 BERT Tester Οφθαλμικό διάγραμμα εξόδου δεδομένων σημείο διέλευσης NRZ

διασταυρούμενο σημείο NRZ διαγραμμάτων ματιών παραγωγής στοιχείων ελεγκτών 800G PM4 BERT

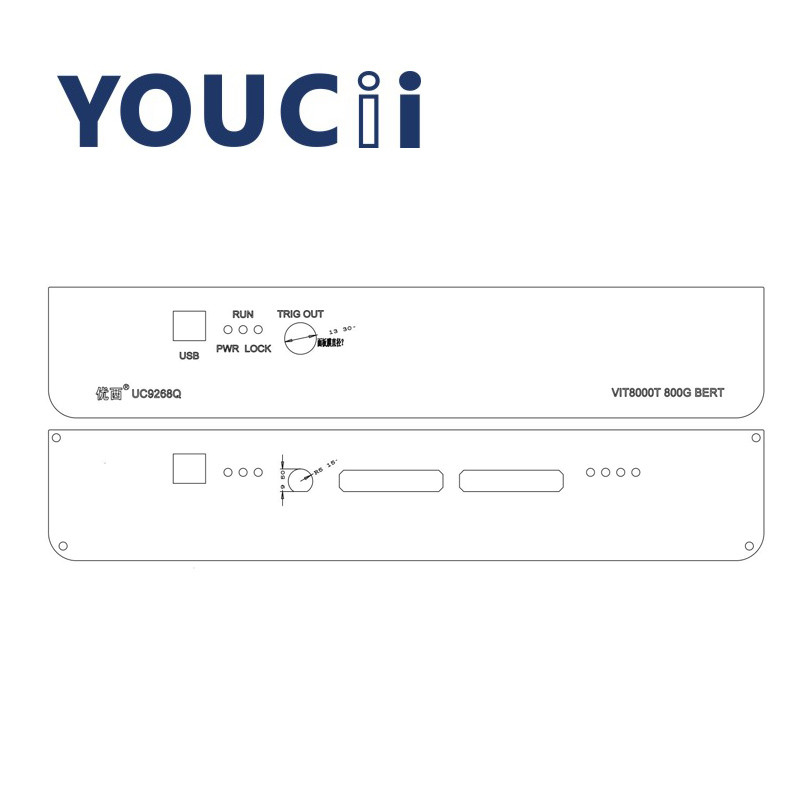

Ελεγκτής U9268Q 800G PM4 BERT

1. Τρόπος κωδικοποίησης σημάτων: NRZ και PAM4, τα οποία μπορούν αυτόματα να μεταστρέψουν ελεύθερα μεταξύ των σημάτων NRZ και PAM4.

2. η σύγχρονη παραγωγή οκτώ καναλιών, που χρησιμοποιούνται για τη δοκιμή 6.144g, τα προϊόντα 10G, 40G, 100G, 200G και 400G, δοκιμή κώδικα λάθους μπορούν να είναι ανεξάρτητα ή σύγχρονη δοκιμή οκτώ καναλιών.

3. υποστηρίξτε το συνεχή έλεγχο κώδικα λάθους ανίχνευσης και συγχρονισμού κώδικα λάθους, λειτουργία υλικού FEC υποστήριξης KP4/KR4.

4. Ποσοστό υποστήριξης NRZ: 6,144, 10,3125, 25, 25.78125, 26,5625, 28,05 Gpbs.

5. Υποστηρίξεις 14,0625, 26,5625, 28,9 ΓΨΔ της PAM.

6, τύπος κώδικα υποστήριξης NRZ: PRBS7, 9, 10, 11, 15, 23, PRBS31, καθορισμένο από το χρήστη.

7, τύποι κώδικα υποστήριξης PAM4: PRBS11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, SSPRQ, JP03A, JP03B, καθορισμένο από το χρήστη.

8, η συχνότητα ρολογιών της προεπιλογής 4 τμήμα συχνότητας, υποστηρίζουν ένα τέταρτο, 1/8, 1/16, 1/32, 1, 64, 1/συχνότητα από 128 σημεία.

9. Τρόπος επικοινωνίας: USB ΈΚΡΥΨΕ. Κανένας οδηγός δεν απαιτείται. Το ανώτερο λογισμικό υπολογιστών PC επικοινωνεί με τη συσκευή στην οργάνωση το μετρητή λάθους κομματιών και εξετάζει το ποσοστό λάθους κομματιών.
