Υψηλή σταθερότητα ± 2nm πηγής συντονίσιμων λέιζερ μήκους κύματος πεταλούδων ειδική

Υψηλή σταθερότητα ± 2nm πηγής λέιζερ μήκους κύματος πεταλούδων ειδική

UC8131 ειδική πηγή λέιζερ μήκους κύματος

Αναφέραμε
UC812n/UC813n η πολυδιαυλική πηγή λέιζερ μπορεί να χρησιμοποιηθεί για WDM CWDM τις συσκευές, WDM υψηλής ακρίβειας τις συσκευές, τις οπτικές συσκευές AWG σειράς κιγκλιδωμάτων κυματοδηγού, τις επίπεδες οπτικές συσκευές PLC κυματοδηγού, τον οπτικό ενισχυτή EDFA και άλλες γενικές μέτρηση και εφαρμογή οπτικών ινών. Ιδίως, είναι κατάλληλο για τη μαζική παραγωγή και την ανίχνευση PLCS των συζευκτήρων και των επίπεδων οπτικών κυματοδηγών.
Ειδικό σημείο
UC812n/UC813n η πολυδιαυλική πηγή λέιζερ έχει τα χαρακτηριστικά της υψηλής σταθερότητας παραγωγής, μικρό μέγεθος, γρήγορο ξεκίνημα και ούτω καθεξής. Ο εξοπλισμός πηγής φωτός μπορεί να παρέχει τα πολλαπλάσια κανάλια του σταθερού σήματος παραγωγής πηγής φωτός μήκους κύματος. Το youxi Guangzhou μπορεί επίσης να προσαρμόσει 850, 980, 1250,1270… 1610,1625 NM και οποιοσδήποτε συνδυασμός δύο ή τεσσάρων ή περισσότερης πηγής φωτός μήκους κύματος.

Περιγραφή διεπαφών προϊόντων

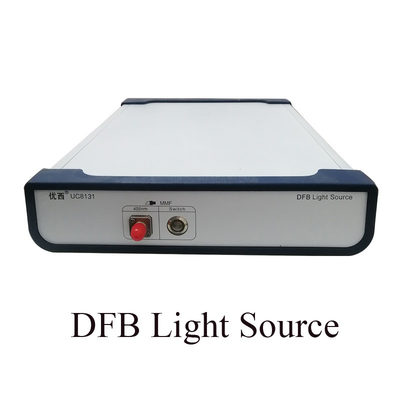

Το μέτωπο του οργάνου

Στο πίσω μέρος του οργάνου

Οι απαιτήσεις παροχής ηλεκτρικού ρεύματος
Το όργανο συμμορφώνεται με overvoltage την κατηγορία ΙΙ κανονισμοί. Η λειτουργούσα τάση είναι 100 τάση εναλλασσόμενου ρεύματος ~ 240V, το φάσμα συχνότητας είναι 48 ~ 66Hz, η λειτουργούσα τάση είναι 115V, το μέγιστο ρεύμα κατανάλωσης είναι 230mA Όταν η λειτουργούσα τάση είναι 230V, το μέγιστο ρεύμα κατανάλωσης είναι 120mA.

Περιγραφή διεπαφών επικοινωνίας
Υπάρχουν δύο λιμένες επικοινωνίας στην πίσω επιτροπή του οργάνου, δηλαδή διεπαφή USB και RS232.

Η διεπαφή USB
Η διεπαφή USB είναι μια τυποποιημένη B-type 4 πυρήνων διεπαφή, η οποία μπορεί να συνδεθεί με το όργανο και το PC, και το όργανο μπορεί να ελεγχθεί με τον έλεγχο του λογισμικού.

RS232 διεπαφή
Οι παράμετροι τμηματικών λιμένων του οργάνου τίθενται μια σταθερή αξία. Οι τοποθετήσεις παραμέτρου τμηματικών λιμένων του υπολογιστή πρέπει να ταιριάξουν με τις τοποθετήσεις παραμέτρου οργάνων.

Διεπαφή παραγωγής πηγής φωτός
Διεπαφή συνδετήρων πηγής φωτός για την παραγωγή σημάτων λέιζερ. Επιλέξτε τους συνδετήρες FC/PC ή FC/APC και τις ίνες SMF ή MMF σύμφωνα με την ετικέτα τύπων ινών στην επιτροπή οργάνων.
Ο σχολιασμός μήκους κύματος επιδεικνύει την αξία μήκους κύματος του αντίστοιχου καναλιού.

Κουμπί διακοπτών καναλιών
Αφότου τροφοδοτείται επάνω το όργανο, ανοίξτε το διακόπτη δύναμης και το φως δεικτών των ενάρξεων κουμπιών διακοπτών καναλιών για να αναβοσβήσετε. Αυτή τη στιγμή, το όργανο μπαίνει στο self-test κράτος και το φως δεικτών καναλιών σβήνει αφότου ολοκληρώνεται self-test.
Ο μεταφορέας πρέπει να επιλέξει τον αντίστοιχο λιμένα καναλιών σύμφωνα με το απαραίτητο μήκος κύματος, να αγγίξει το κουμπί διακοπτών ελαφριά, και να ανάψει το φως δεικτών. Εάν το κουμπί διακοπτών του καναλιού είναι ανοικτό σταθερό, σημαίνει ότι το λέιζερ του αντίστοιχου καναλιού έχει ανοιχτεί και μπορεί να χρησιμοποιηθεί.
