1 μεταβλητοί οπτικοί εξασθενητής καναλιών και σειρά +5 ~ -70dBm μετρητών δύναμης

1/2-κανάλι οπτική σειρά +5 ~ -70dBm μετρητών εξασθενητών και δύναμης

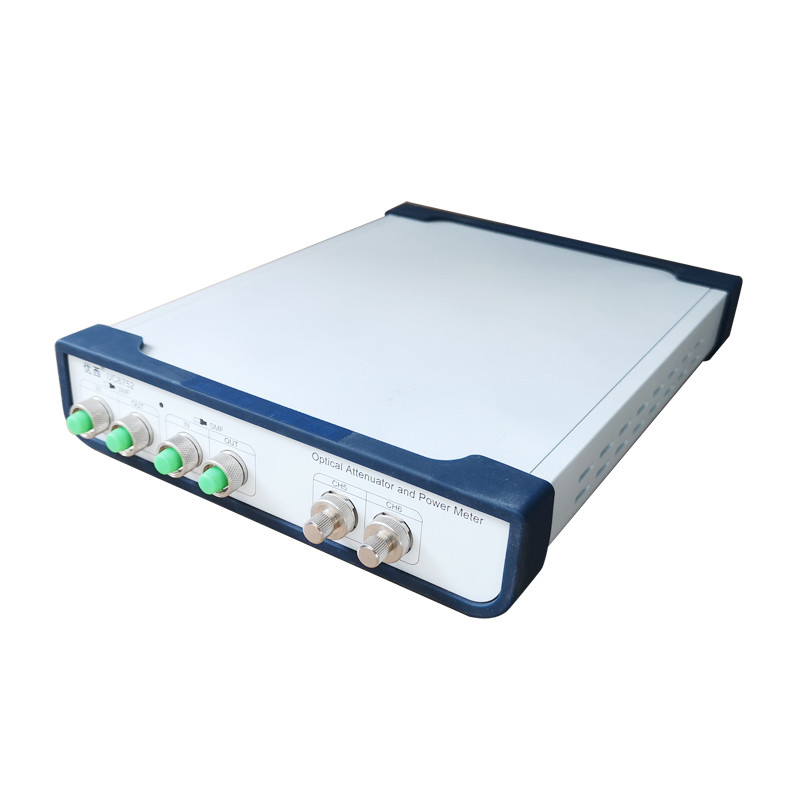

Οπτικοί εξασθενητής 2-καναλιών UC8752 και μετρητής δύναμης

Χαρακτηριστικά γνωρίσματα προϊόντων:

   Η οπτική μείωση και η οπτική παραγωγή δύναμης μπορούν να τεθούν γρήγορα και ακριβώς, και ο χρόνος σταθεροποίησης του οπτικού ελέγχου δύναμης είναι κα λιγότερο από 100.
Ο πολυδιαυλικός εξασθενητής τίθεται συγχρόνως, οι πολλαπλάσιοι λιμένες μετριούνται συγχρόνως, κερδίζοντας πολύ χρόνο μέτρησης

   Ο ενσωματωμένος μετρητής δύναμης υψηλής ακρίβειας οπτικός εξασφαλίζει τη σταθερότητα και την ακρίβεια του ελέγχου δύναμης Απλή λειτουργία, διαισθητικό γραφικό ενδιάμεσο με τον χρήστη, πολυδιαυλική πρόβλεψη στοιχείων συγχρόνως, θέση δοκιμής με μια ματιά

Περιγραφή διεπαφών προϊόντων

Το μέτωπο του οργάνου

Σημείωση: CH1-CH2 και το ch3-CH4 είναι οπτικοί εξασθενητές, CH5 και CH6 είναι μετρητές δύναμης

Στο πίσω μέρος του οργάνου

Οι απαιτήσεις παροχής ηλεκτρικού ρεύματος
Το UC8752 συμμορφώνεται με την κατηγορία ΙΙ υπερπίεσης κανονισμοί. Η λειτουργούσα τάση είναι τάση εναλλασσόμενου ρεύματος 100~ 240V, φάσμα συχνότητας 48-66Hz, που λειτουργεί την τάση σε 115V, το μέγιστο ρεύμα κατανάλωσης είναι 230mA Η λειτουργούσα τάση 230V, το μέγιστο ρεύμα κατανάλωσης είναι 120mA.

Δείκτης δύναμης
Τα φω'τα δεικτών δύναμης επάνω όταν τροφοδοτείται επάνω το όργανο.

Περιγραφή διεπαφών επικοινωνίας
Η οπτική εξασθένιση UC8752 και ο οπτικός μετρητής δύναμης έχουν δύο λιμένες επικοινωνίας στην οπίσθια επιτροπή, οι οποίοι είναι διεπαφή λιμένες USB και λιμένες RS232 USB.

Η διεπαφή USB
Η διεπαφή USB είναι μια τυποποιημένη B-type 4 πυρήνων διεπαφή, η οποία μπορεί να συνδεθεί με UC8752 και το PC, και το όργανο μπορεί να ελεγχθεί με τον έλεγχο του λογισμικού.

RS232 καθορισμός καρφιτσών διεπαφών

RS232 συνδέεται με το καλώδιο

Καθορισμός της καρφίτσας συνδετήρων του καλωδίου σύνδεσης RS232:
