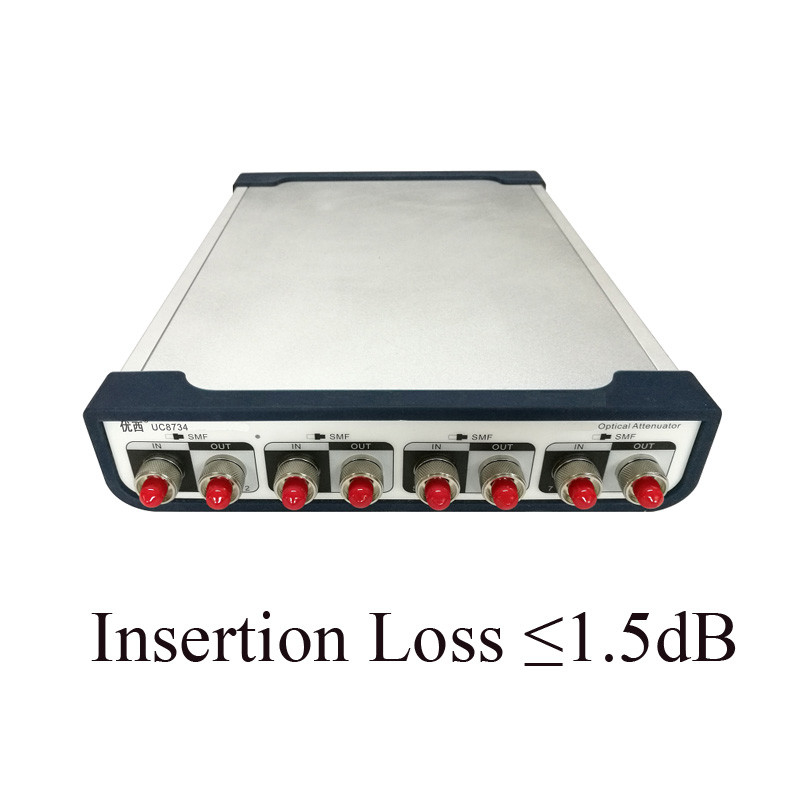

4Ch μεταβλητός οπτικός εξασθενητής με την απώλεια ≤1.5dB εισαγωγής ελέγχου δύναμης

UC8734 4 κανάλι οπτικά - ελεγχόμενος οπτικός εξασθενητής

Περιγραφή διεπαφών προϊόντων

Το μέτωπο του οργάνου

                                        UC8734 είναι 4 διοχετεύει το single-mode οπτικό εξασθενητή

«» Είναι ο κολπίσκος πηγής φωτός, και «ΕΞΩ» είναι η έξοδος πηγής φωτός.

Στο πίσω μέρος του οργάνου

Απαιτήσεις παροχής ηλεκτρικού ρεύματος εναλλασσόμενου ρεύματος

   Το όργανο συμμορφώνεται με overvoltage την κατηγορία ΙΙ κανονισμοί. Η λειτουργούσα τάση είναι τάση εναλλασσόμενου ρεύματος 100 ~240V, φάσμα συχνότητας 48-66Hz, που λειτουργεί την τάση 115V όταν, το μέγιστο ρεύμα κατανάλωσης είναι 230mA Λειτουργούσα τάση 230V, πιό πολύ
Το μέγιστο ρεύμα κατανάλωσης είναι 120mA.

Το σκοινί δύναμης

    Σύμφωνα με τις διεθνείς ασφάλειες προτύπου, το όργανο είναι εξοπλισμένο με ένα σκοινί δύναμης 3 πυρήνων που ανταποκρίνεται στα εθνικά πρότυπα. Μόνο συνδέστε το βούλωμα σκοινιού δύναμης με μια έξοδο δύναμης με την επίγεια προστασία.

Δείκτης δύναμης

   Τα φω'τα δεικτών δύναμης επάνω όταν τροφοδοτείται επάνω το όργανο.

Περιγραφή διεπαφών επικοινωνίας

   Υπάρχουν δύο λιμένες επικοινωνίας στην πίσω επιτροπή του οργάνου, δηλαδή διεπαφή USB και διεπαφή RS232.

Η διεπαφή USB

   Η διεπαφή USB είναι μια τυποποιημένη B-type 4 πυρήνων διεπαφή, η οποία μπορεί να συνδεθεί με το όργανο και το PC, και το όργανο μπορεί να ελεγχθεί με τον έλεγχο του λογισμικού.

RS232 τμηματικός λιμένας

  Οι παράμετροι τμηματικών λιμένων του οργάνου τίθενται μια σταθερή αξία. Οι τοποθετήσεις παραμέτρου τμηματικών λιμένων του υπολογιστή πρέπει να ταιριάξουν με τις τοποθετήσεις παραμέτρου οργάνων.

Σταθερές παράμετροι:
Baud ποσοστό: 115.200
Αριθμός ψηφίων: 8
Έλεγχος: Κανένας
Αριθμός στάσεων: 1

RS232 διεπαφή

Η διεπαφή τοπικού LAN

                                            Τρόπος εργασίας: Τρόπος κεντρικών υπολογιστών UDP

Οπτική παραγωγή/εισαγμένη διεπαφή

   Διεπαφή συνδετήρων οπτικής ίνας για την παραγωγή σημάτων λέιζερ. Επιλέξτε τους συνδετήρες FC/PC ή FC/APC και τους τύπους ινών SMF ή MMF σύμφωνα με τις οδηγίες ετικετών.

Σύγχρονη έξοδος παραγωγής

   Συνδετήρας SMA. Όταν η ενότητα πηγής φωτός ανιχνεύει, τα σύγχρονα αποτελέσματα εξόδου παραγωγής ένα σήμα σφυγμού ώθησης.

Χαρακτηριστικά γνωρίσματα προϊόντων:

   Η οπτική μείωση και η οπτική παραγωγή δύναμης μπορούν να τεθούν γρήγορα και ακριβώς, και ο χρόνος σταθεροποίησης του οπτικού ελέγχου δύναμης είναι κα λιγότερο από 100.
Ο πολυδιαυλικός εξασθενητής τίθεται συγχρόνως, οι πολλαπλάσιοι λιμένες μετριούνται συγχρόνως, κερδίζοντας πολύ χρόνο μέτρησης
Ο ενσωματωμένος μετρητής δύναμης υψηλής ακρίβειας οπτικός εξασφαλίζει τη σταθερότητα και την ακρίβεια του ελέγχου δύναμης
Απλή λειτουργία, διαισθητικό γραφικό ενδιάμεσο με τον χρήστη, πολυδιαυλική πρόβλεψη στοιχείων συγχρόνως, θέση δοκιμής με μια ματιά
Μικρό μέγεθος, συμπαγής δομή. Οι πολλαπλάσιες συσκευές μπορούν να προσαρμοστούν για τη χρήση απότομου πεσίματος για να επεκτείνουν τον αριθμό καναλιών.
